前回の「換気編」に続き、今回は機械工学の中でも非常に重要な「排煙設備」編の動画を公開しました。
このブログ記事では、動画で使用しているスライドを掲載し、実務での収まりやプロットの注意点を中心に解説していきます。試験対策だけでなく、現場で役立つ知識としてぜひご活用ください！
目次
1.排煙設備とは：消火ではなく「避難」のための設備
排煙設備の目的は、火災時に発生する煙を屋外へ排出することですが、最も重要なのは「避難するための安全な時間を稼ぐこと」です。
- 避難経路の安全確保: 煙で視界が遮られるのを防ぐ。
- 救出・消火活動の支援: 消防隊が活動しやすくする。
- 時間の確保: 全員が逃げ切るまでの時間を稼ぐ。
消火設備が「火を消す」ものなら、排煙設備は「命を守って逃がす」ための設備だということをまず理解しましょう。方式には、窓などを使う「自然排煙」と、ファンを使う「機械排煙」があります。
2.防煙区画の基本ルール
排煙が必要な建物には、煙を一定の範囲に封じ込めるための「防煙区画」が設けられます。
- 500㎡以内ごとに、不燃材料の垂れ壁（防煙壁）などで区画する。
- 排煙口やダクト、煙に接する部分はすべて不燃材料で作成する。

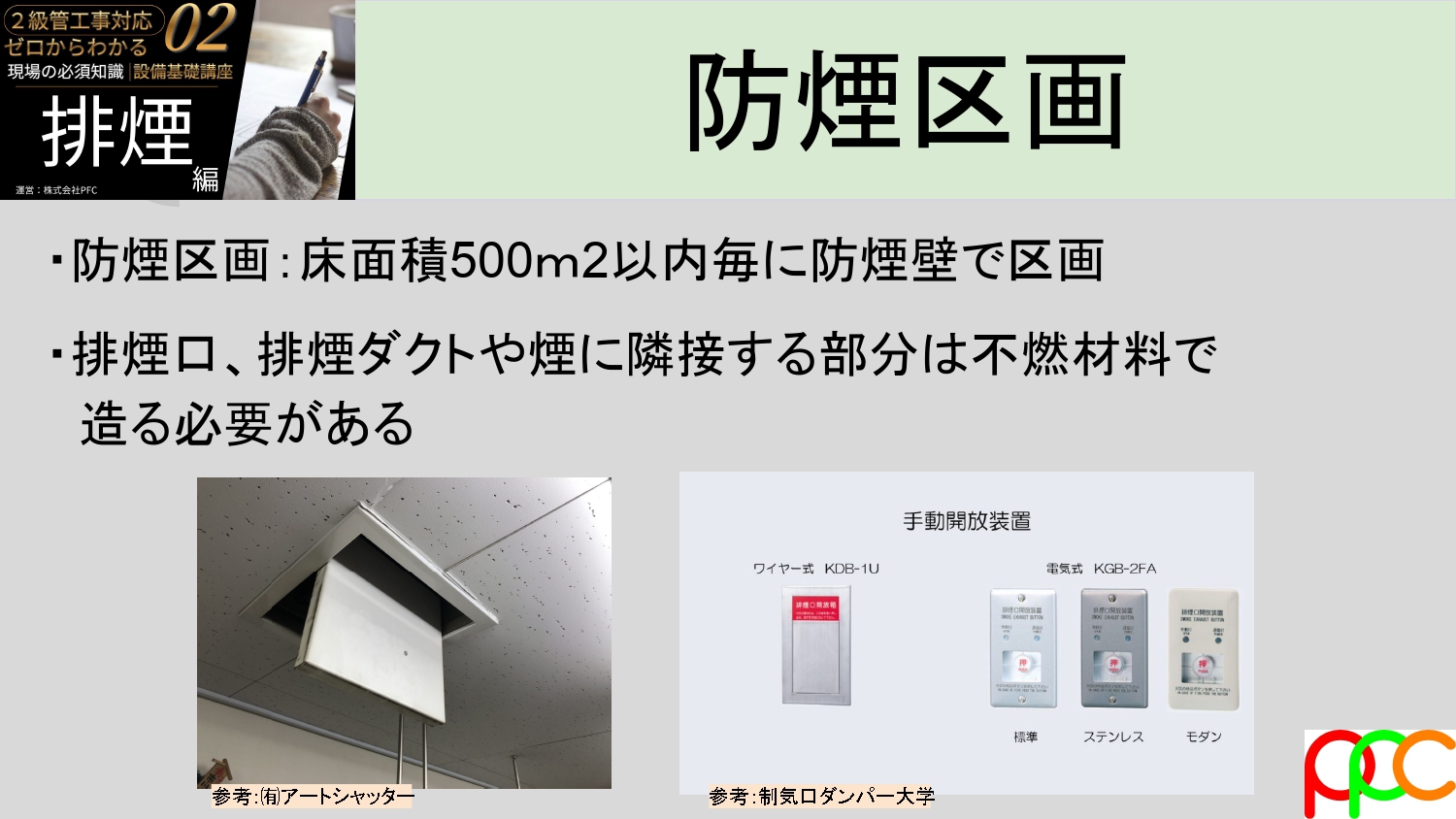

スライドの写真は、天井に設置された「排煙口」と、それを動かすための「手動開放装置」です。いざという時に確実に作動するよう、堅牢な作りが求められます。
3.排煙口の設置（プロット）ルール
図面を描く際、最も神経を使うのが排煙口の配置です。以下のルールを厳守する必要があります。

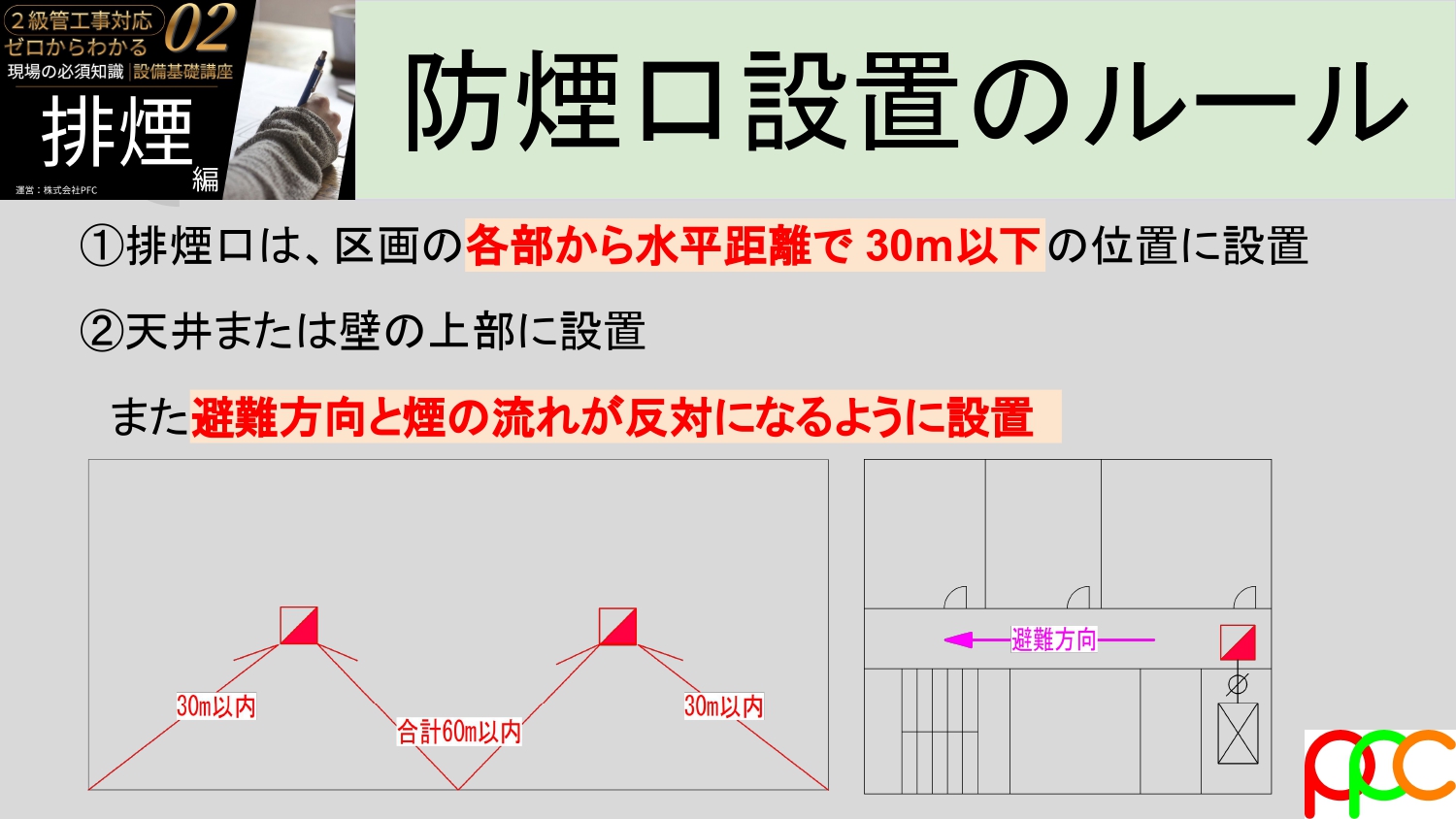

- 30mルール: 区画内のどの地点からも、水平距離で30m以内に排煙口があること。
- 上部設置: 煙は上にたまるため、天井または壁の上部（天井面から80cm以内）に設置する。
- 避難方向との逆行: 避難する方向と、煙が流れる方向が反対になるように配置する。
実務のヒント：避難階段付近の注意 設計図で排煙口が「避難階段（非常口）」のすぐ近くにプロットされていることがあります。しかし、そこに設置すると煙が階段室に集まってしまい、かえって危険な場合があります。常に「利用者がどう逃げるか」という視点で配置を検討しましょう。
4.手動開放装置の設置高さ
緊急時に誰でも操作できるよう、開放装置の高さも細かく決まっています。

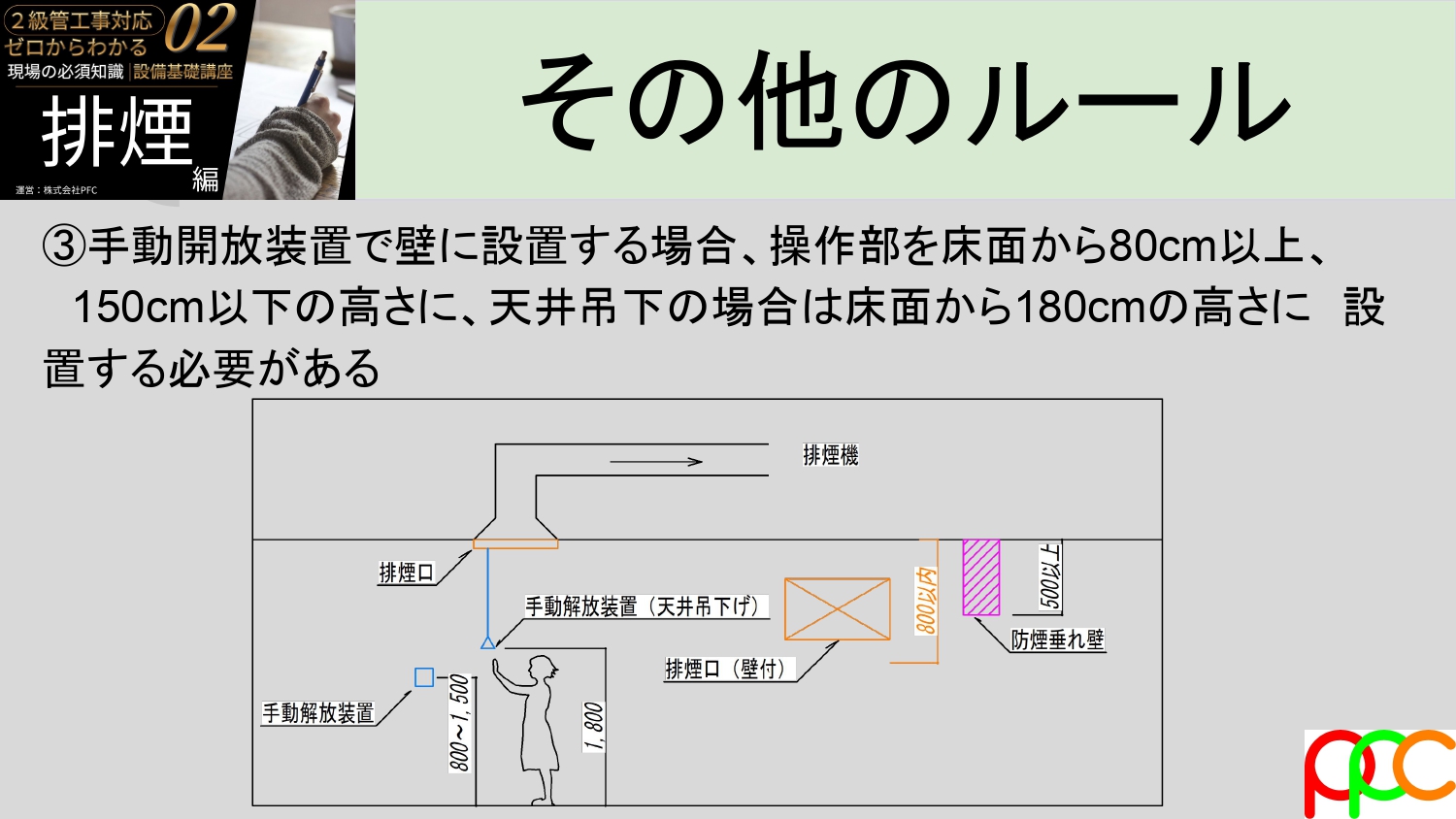

- 壁面設置: 床面から 80cm以上 150cm以下 の高さ。
- 天井吊り下げ: 床面から 1.8m 程度を目安に、目立つ位置へ。
壁床プロットを行う際は、他のスイッチ類や手すりとの干渉を避けつつ、この規定の高さに収まるよう注意が必要です。
5.排煙機（ファン）と予備電源
排煙を強力に吸い出す「排煙機」の設置にもルールがあります。

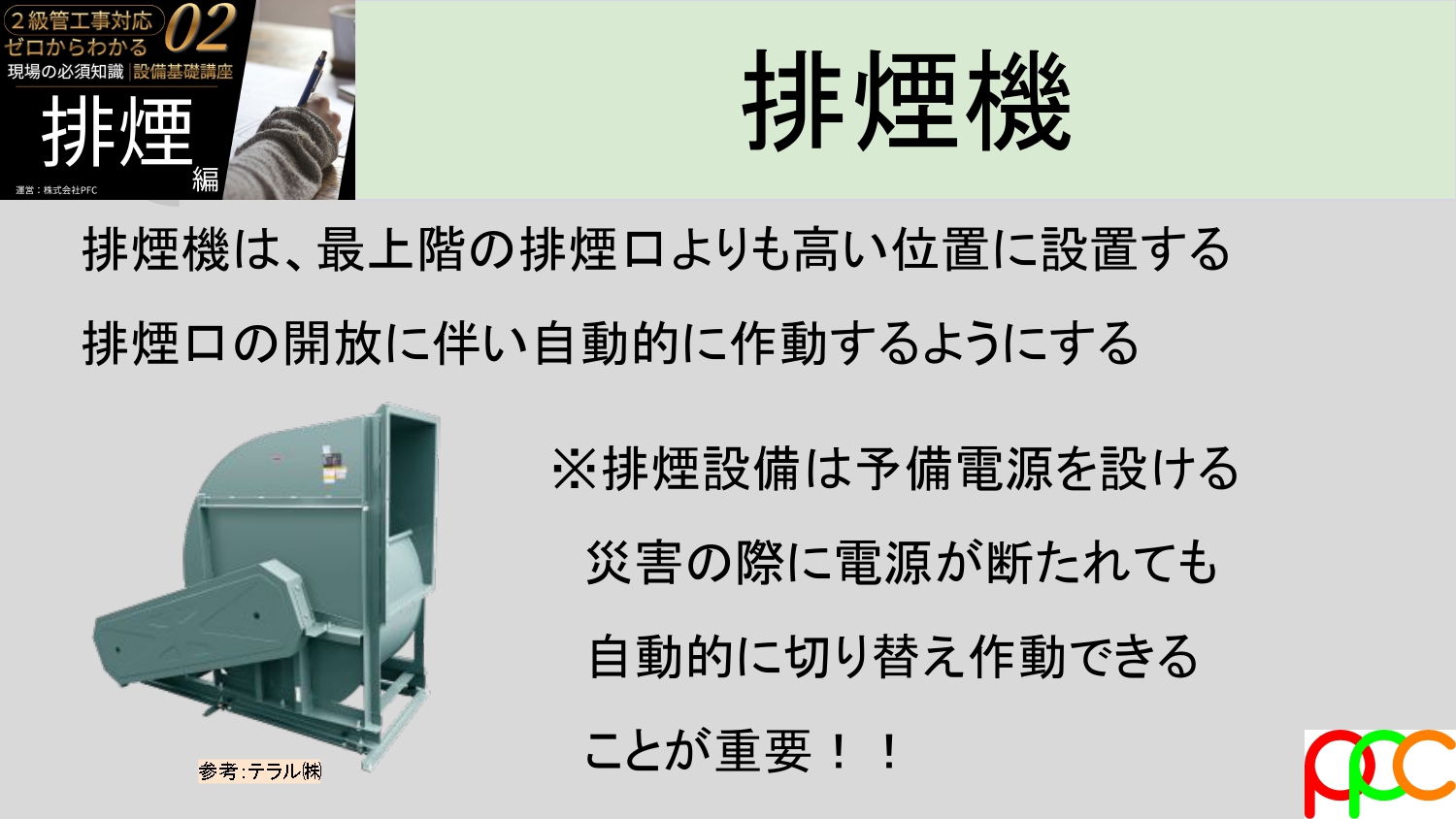

- 設置位置: 原則として、最上階の排煙口よりも高い位置に設置します（煙をスムーズに上へ逃がすため）。
- 予備電源: 火災でメインの電源が落ちても作動し続けるよう、非常用発電機などの予備電源を設ける必要があります。
建物によっては屋上に機器を置けない場合もあり、その際は空気を送り込んで煙を押し出す「加圧防煙」などの特殊な方式が採用されることもあります。
6.排煙編のまとめ
排煙設備は、換気設備以上に「消防法」や「建築基準法」といった厳しい法規制が絡んできます。
2級管工事の試験でも、数値（30m、80cmなど）を問う問題が頻出しますが、丸暗記するのではなく「なぜその数値が必要なのか（煙の性質や避難のしやすさ）」を合わせて理解すると、実務でも間違えない知識になります。
現場での試運転や検査でも、予備電源での起動確認などは非常に重要です。人命に直結する設備であることを意識して、日々の図面作成に取り組んでいきましょう！
