株式会社PFC 代表の松葉です。
YouTubeチャンネル「建築設備の図面屋さん」の勉強会動画、今回は「インサート図の作図ポイント」について解説します。
インサート図は、新人や若手管理者が最初に任されることの多い図面です。しかし、実はこの1枚の図面の出来栄えが、現場の「工期」と「コスト（利益）」を大きく左右することを知っていますか？
職人さんに「こんな図面じゃ墨出しできねえ！」と突き返されないためにも、私自身が実際に現場で墨出しを繰り返して辿り着いた一つの作図方法について、作図方法の一つとして解説していきます。
目次
1.インサート図は「利益の種」である

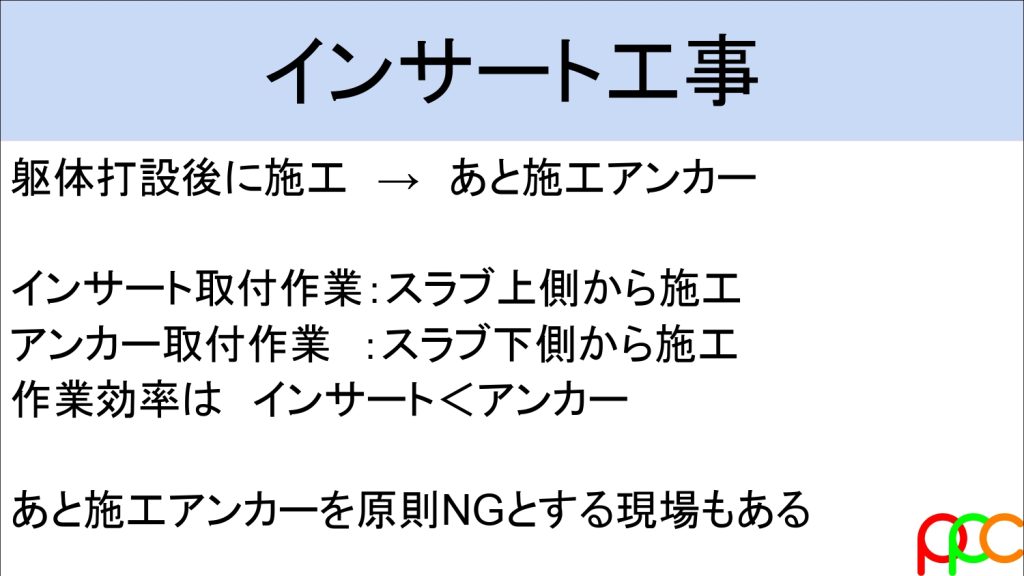

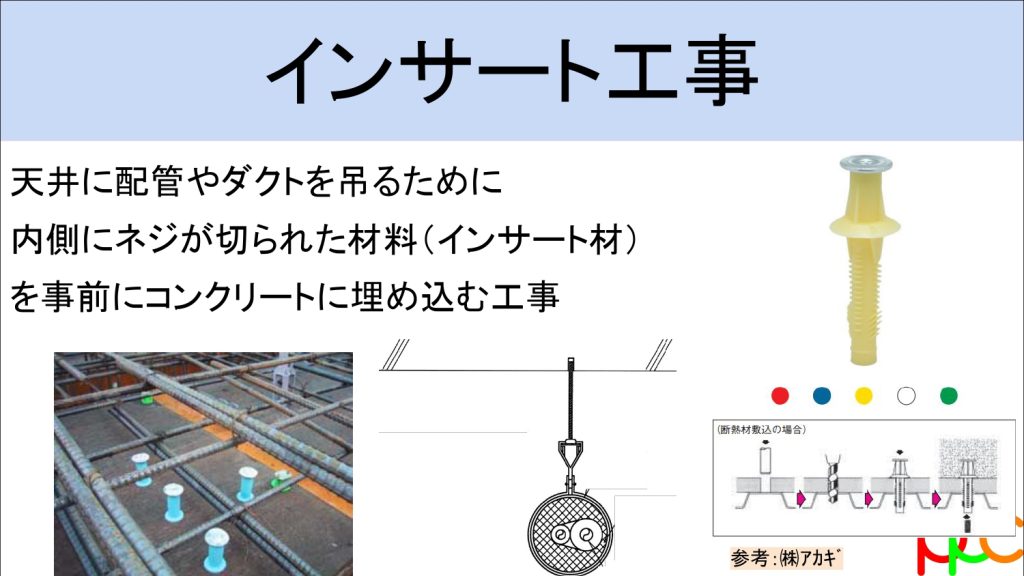

そもそもインサート工事とは、コンクリート打設前にスラブ上から吊り金具を仕込む作業です。
躯体完成後に下から穴を開ける「あと施工アンカー」に比べ、圧倒的に作業効率が良く、現場に利益をもたらします。

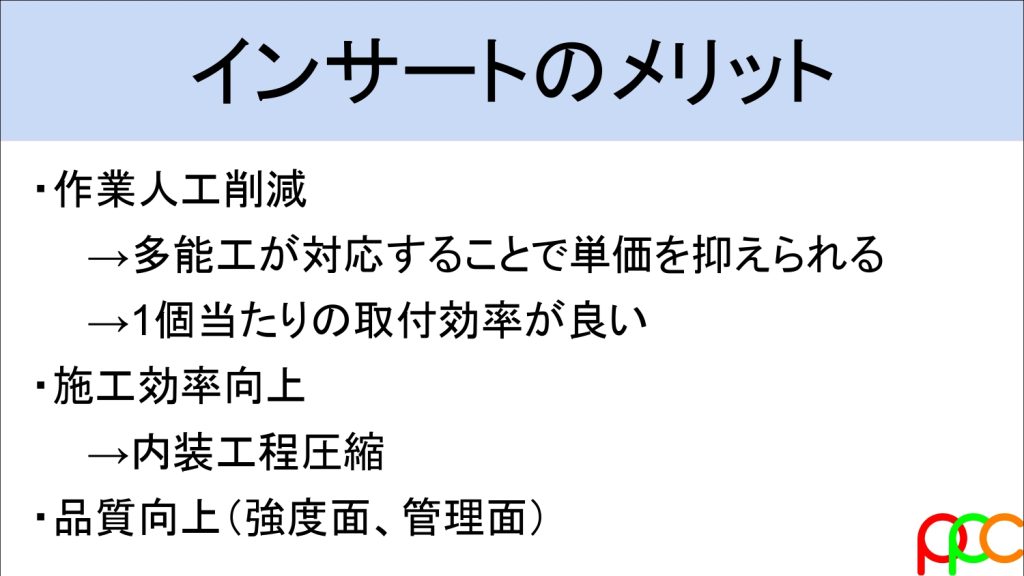

- コスト削減: 専門工より単価を抑えられる「多能工」さんへの依頼が可能になります。
- 工程短縮: 内装工程の時間を圧迫せず、躯体工事中に先行して進められます。
- 品質向上: 躯体を傷つけず、強度も安定。品質管理が容易になります。

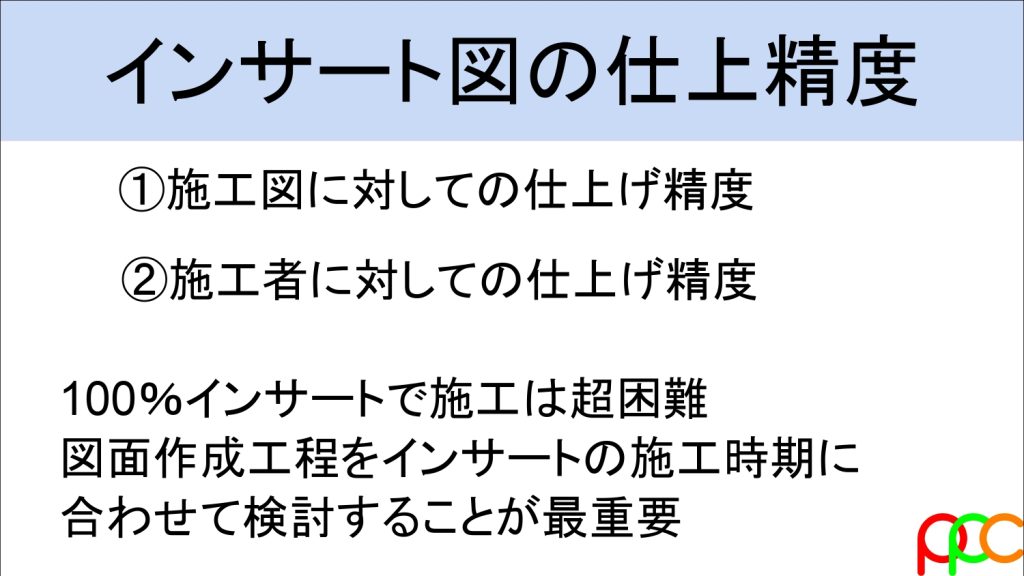

2.作図前の鉄則：誰が、どの精度で施工するか？

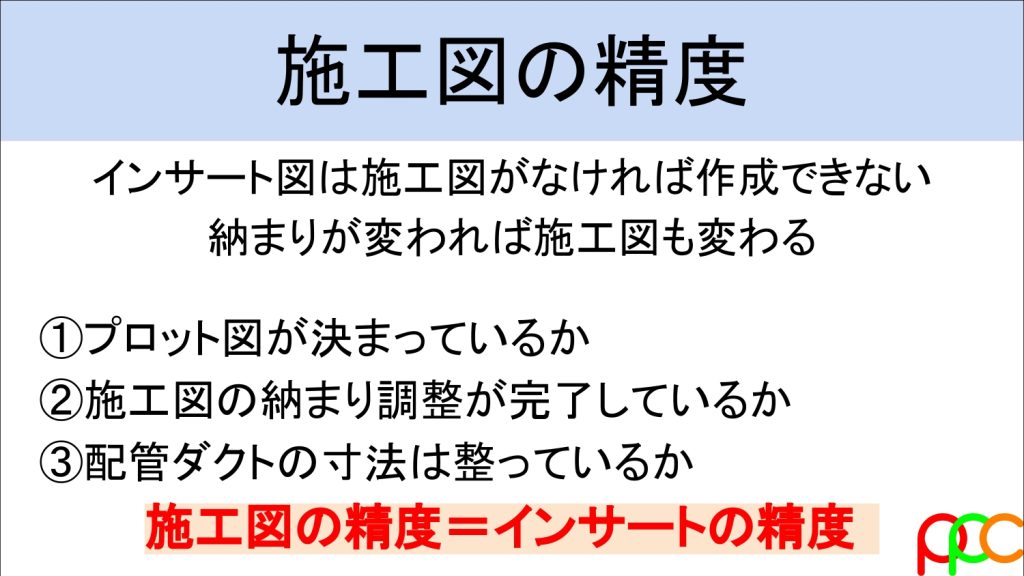

インサート図は施工図が固まっていないと描けません。まずはプロット図の成熟度を確認しましょう。

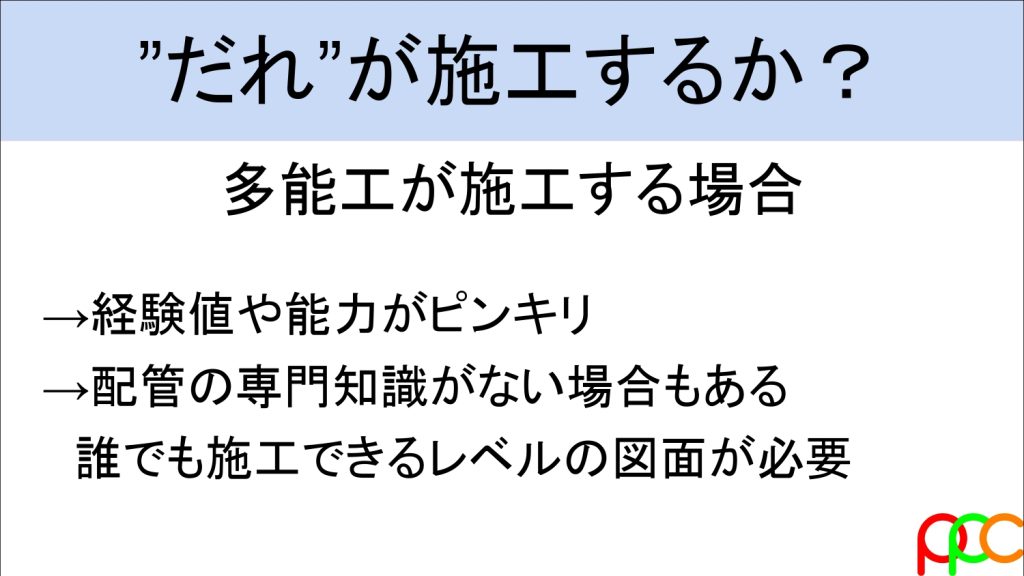

その上で、「誰が墨出しをするのか」によって図面の仕上げ方を変えるのがプロの配慮です。
- 多能工さんの場合: 専門知識がなくても迷わない、親切な寸法割り振りが必要です。
- 配管屋さんの場合: 自分のやりやすい位置があるため、情報を絞った方が喜ばれることもあります。
3.実践！見やすい図面の作り方（表示設定編）
「情報がなさすぎ」も「多すぎ」もNGです。

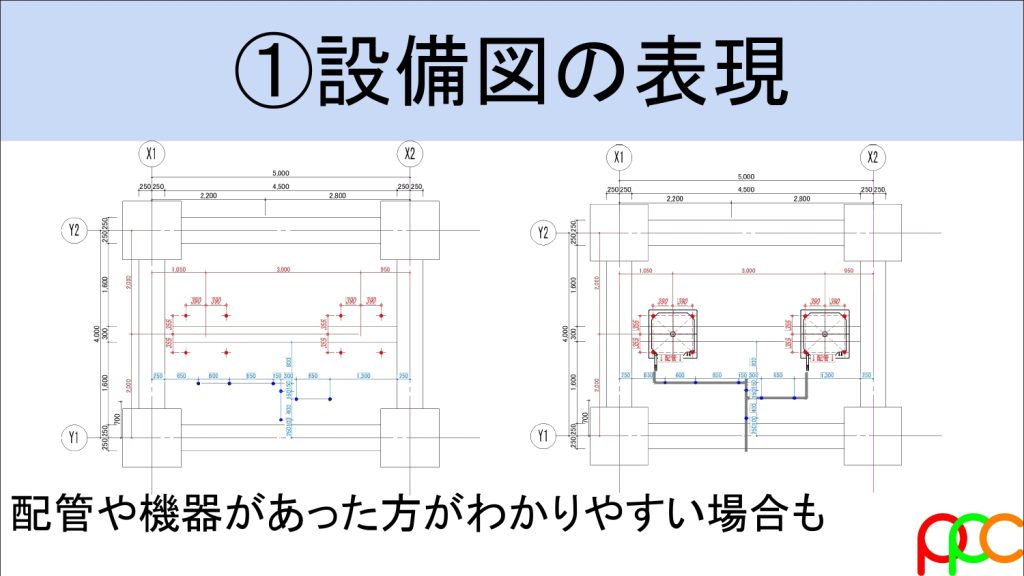

- 背景の活用: 配管や機器を非表示にせず、あえて「モノクロ（白黒）」で表示します。これにより、何のための吊りボルトかが一目で分かります。
- 文字情報の断捨離: サイズやレベルの文字は思い切って削り、主役であるインサートに「色」をつけて強調しましょう。

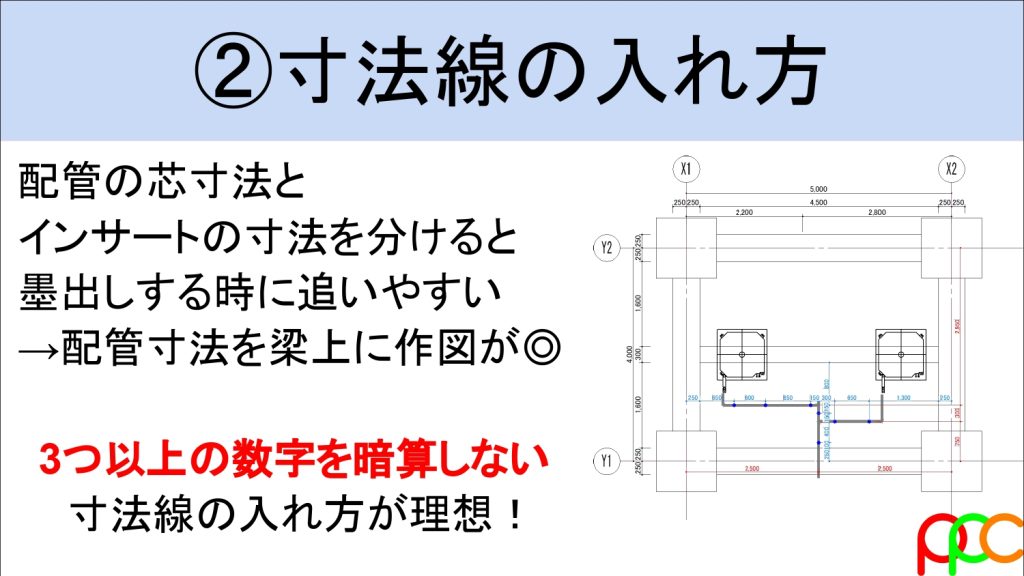

4.墨出し効率を爆上げする「寸法の極意」
ここが一番の重要ポイントです。現場の職人さんの動きをイメージしてください。
- 「暗算」をさせない: 人間、3つ以上の数字を足し引きすると必ず間違えます。暗算が2つ以内で済む寸法設定にしましょう。
- 「配管芯」を基準にする: 1本の長い寸法線ですべての点を追うのは厳禁。まずは配管ラインの寸法を出し、そこからピッチで追いかけます。

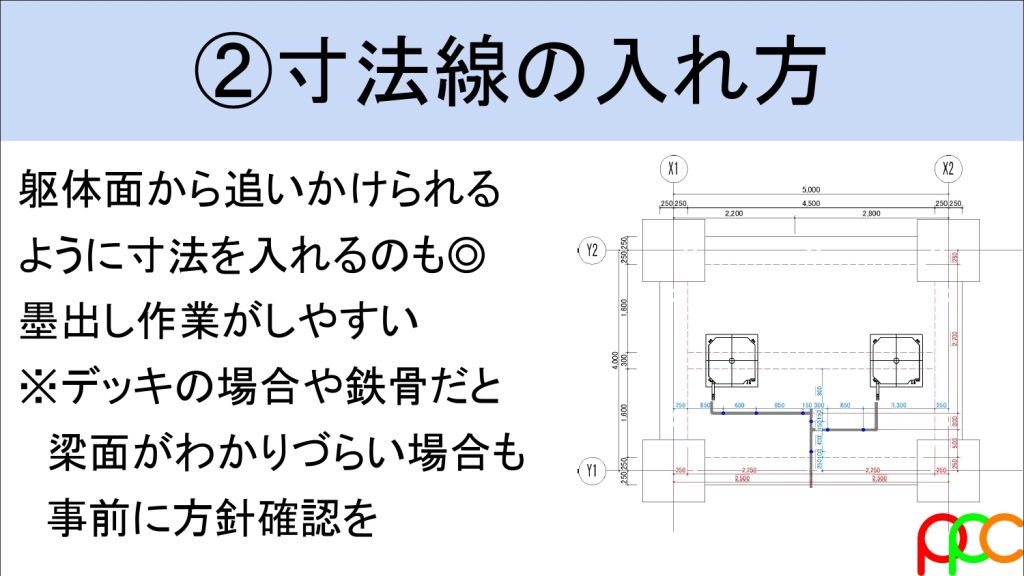

- 「梁面（躯体面）」からの追い出し: コンクリート打設前は通り芯が見えません。現地の「梁の面」にメジャーを引っ掛けて追えるよう、梁面からの寸法を入れておくのが現場への最大の思いやりです。

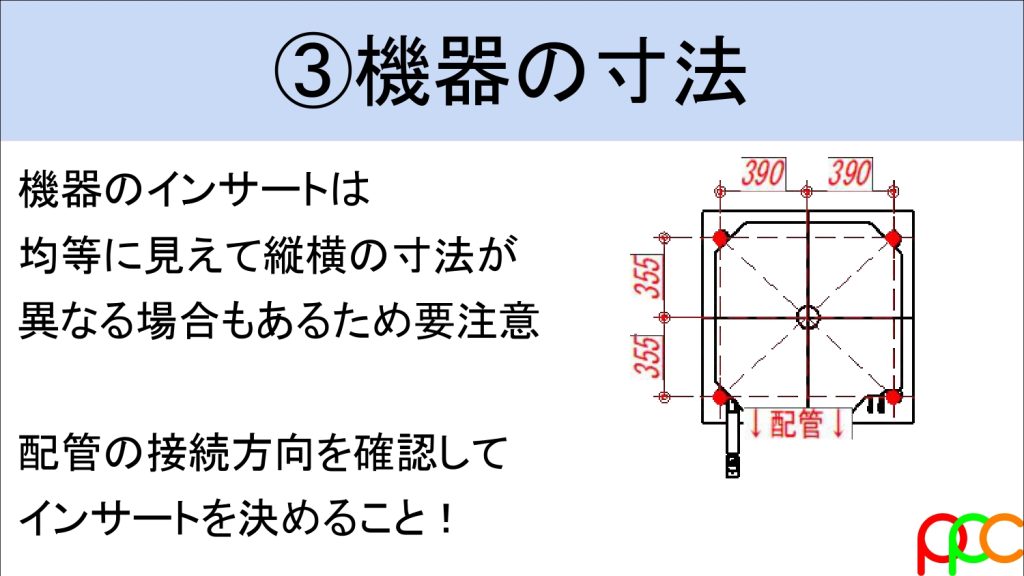

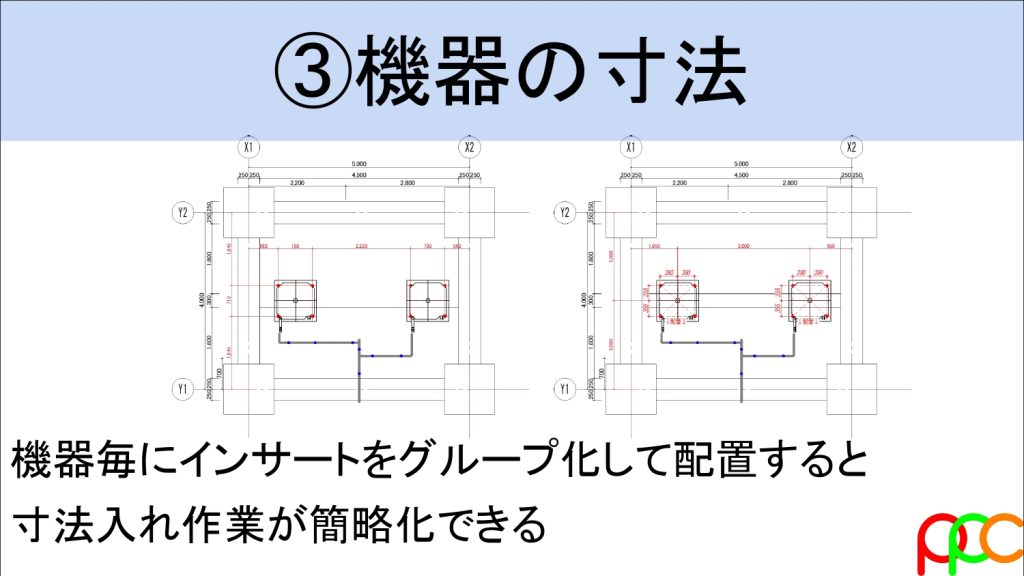

5.機器インサートと「接続方向」の罠
天井カセット型エアコンなどは、「配管接続方向」を含めてグループ化してコピーします。
エアコンはXとYで吊りピッチが違うことが多いため、向きが90度変わった時にインサートがずれていないか？
接続方向を明記することで、このケアレスミスを撲滅できます。
6.他設備との干渉・メンテスペースの考慮
インサートを打つ場所は、将来のメンテナンス箇所ではありませんか？
- 二重吊りの回避: 下を通る配管のインサートを、上のダクトが通る位置に打ってしまうと、吊りボルトが通りません。
- フィルター清掃を妨げない: 機器のフィルター引き抜き範囲や点検口の真上にボルトが来ないよう、他設備のレイヤーを重ねて入念にチェックしてください。
7.まとめ：一度自分で「シミュレーション」してみよう
私も最初の頃は、自分の図面を職人さんに突き返され、自分で墨出しに行ってその難しさを痛感しました。
「この図面を持って、真っ暗な現場で一人で墨が出せるか？」
この視点を持つだけで、あなたの図面は「ただの絵」から「現場を動かす武器」に変わります。
もし現場経験がなく「何がいい図面かわからない」ときは、一つの参考としてぜひ活用してみてください。
