YouTubeチャンネルにて『設備講座動画#18』をアップロードしました。
今回は「多機能トイレパック」をテーマに解説しました。
バリアフリートイレ（多目的トイレ）の設計・作図において、今や主流となっている「トイレパック」。
ユニット化されていて便利な反面、施工図屋にとっては「位置の固定」という厳しい制約がつきまといます。
今回は「レイアウト変更と梁干渉」のリアルな事例を交えながら、作図時の注意点を深掘りします。
目次

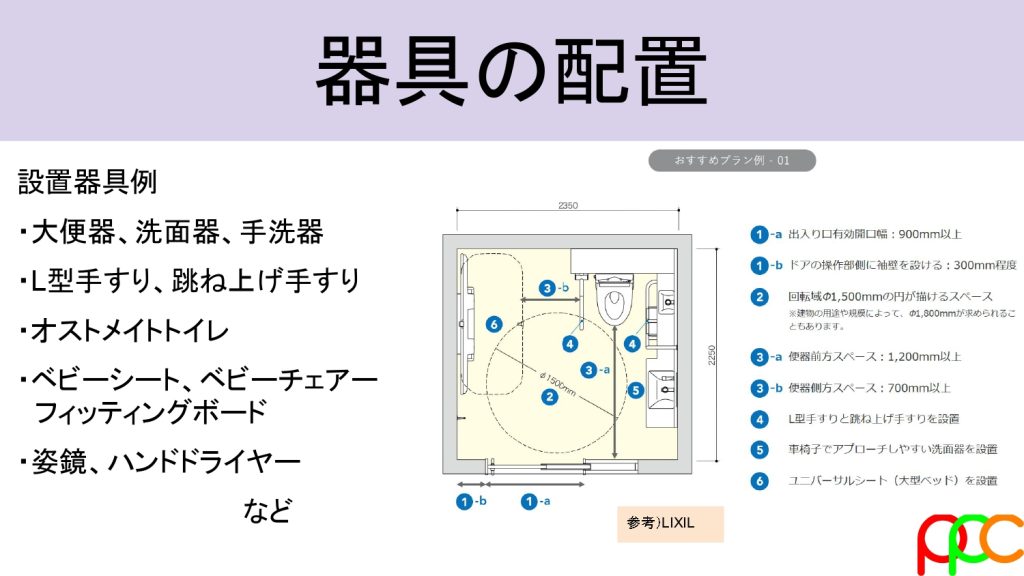

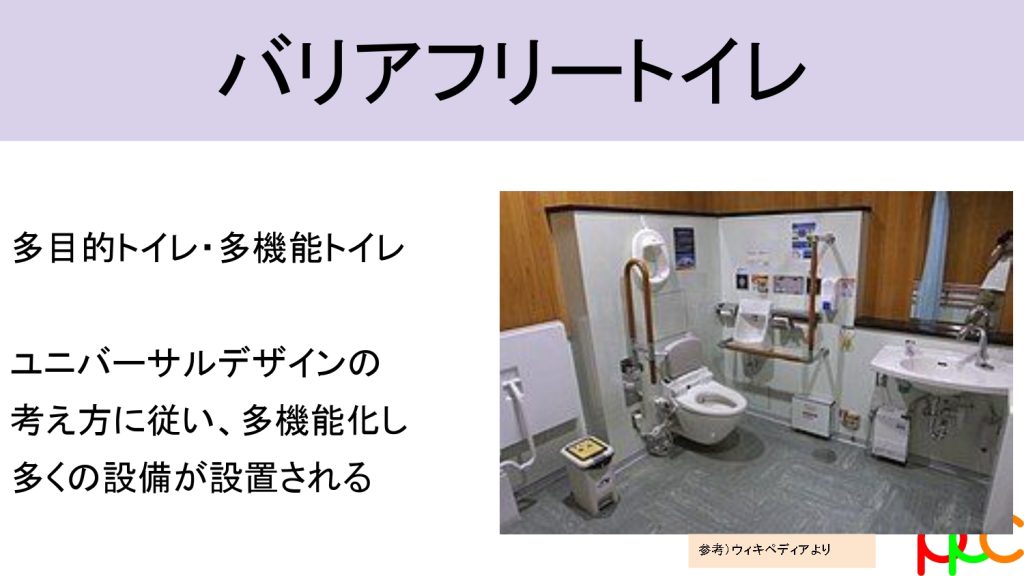

1.バリアフリートイレの構成とユニバーサルデザイン
バリアフリートイレには、大便器・洗面器以外にも、L型手すり、オストメイト、ベビーシート、フィッティングボードなど、非常に多くの器具が密集します。
ここで重要なのは、単に「置けるかどうか」ではなく、「ユニバーサルデザインのルールを守れているか」です。
- 便器前方の有効スペース: 一般的に1,200mm以上。
- ドアの有効開口幅: 900mm以上。 こうした「数値」の根拠をプロット図に反映させていくことが、設備図面としての第一歩です。

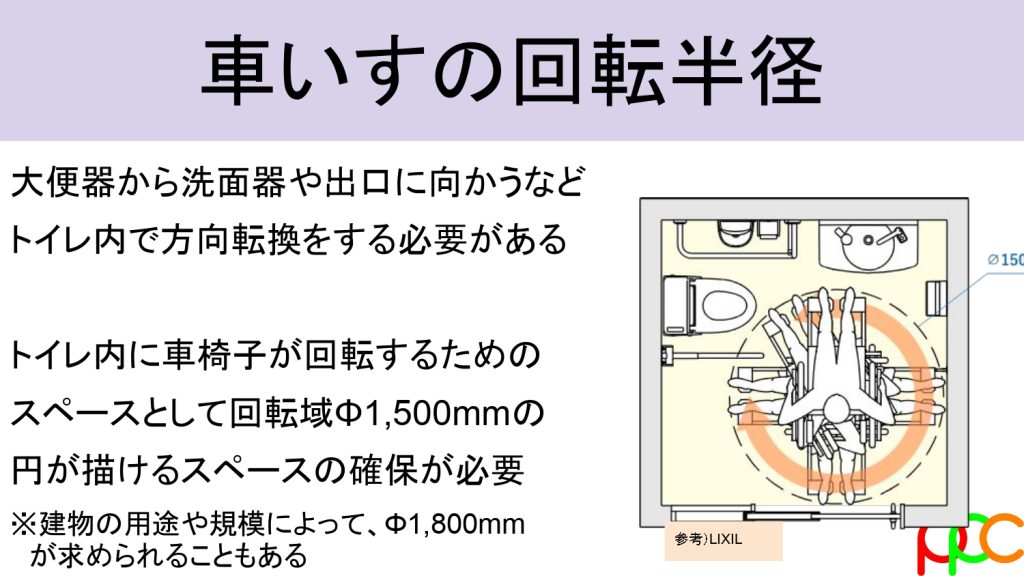

2.最重要ポイント：車椅子の回転半径「Φ1,500」
作図検討において、最も神経を使うのが「車椅子の回転半径」です。
利用者がトイレ内で方向転換してスムーズに出口へ向かうためには、最低でもΦ1,500mmの円が描けるスペースが必要です。
建物の用途や規模（高齢者施設など）によっては、これがΦ1,800mmに跳ね上がることもあります。
器具のサイズや配置をいじる際は、常にこの「円」が干渉していないかを同時にチェックする癖をつけましょう。

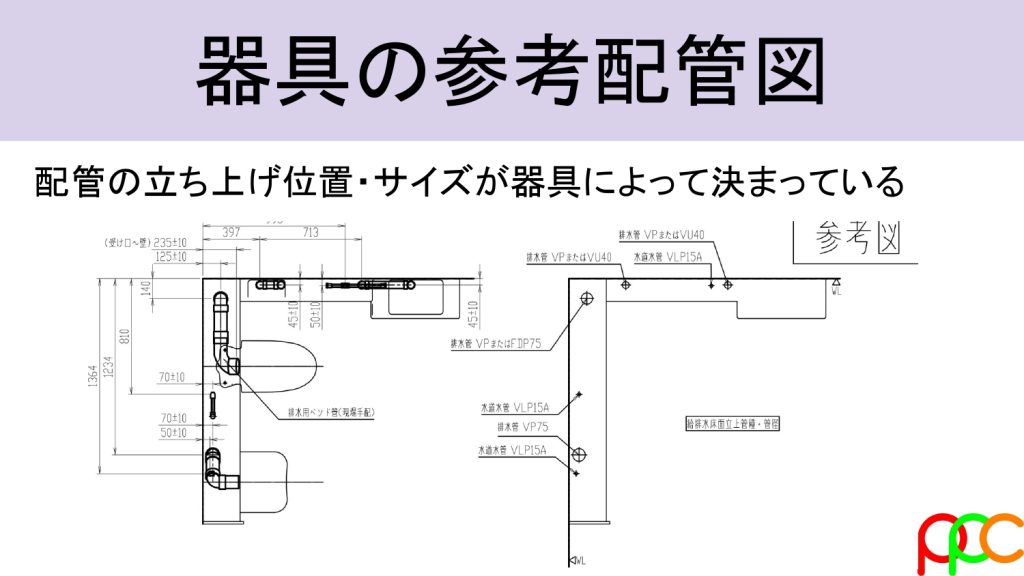

3.「外形図」だけでは作図できない！「参考配管図」の重要性

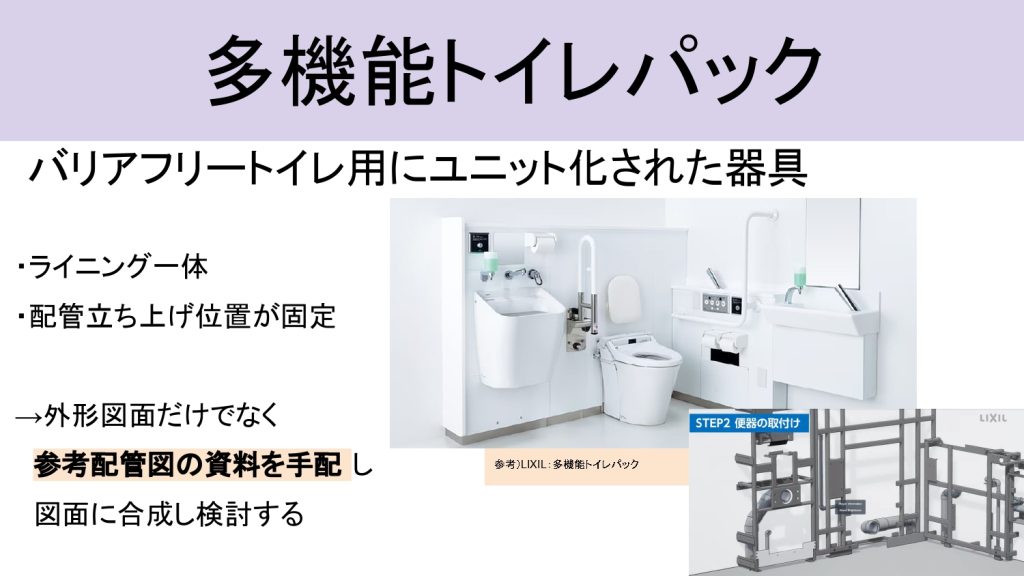

トイレパックは「ライニング一体型」のユニット製品です。
ここで若手の方が陥りがちな罠が、メーカーの「外形図」だけで床スリーブの位置を決めてしまうことです。
実務のアドバイス
トイレパックの場合、外形図には配管の正確な立ち上げ位置が載っていないことがほとんどです。必ずメーカーから「参考配管図」を取り寄せてください。
パック製品はライニング内のフレーム位置が決まっているため、配管を通せる場所が極めて限られています。
「なんとなくこの辺」でスリーブを開けてしまうと、いざ設置の段階でフレームにぶつかり、床をハツリ直すという大惨事になりかねません。

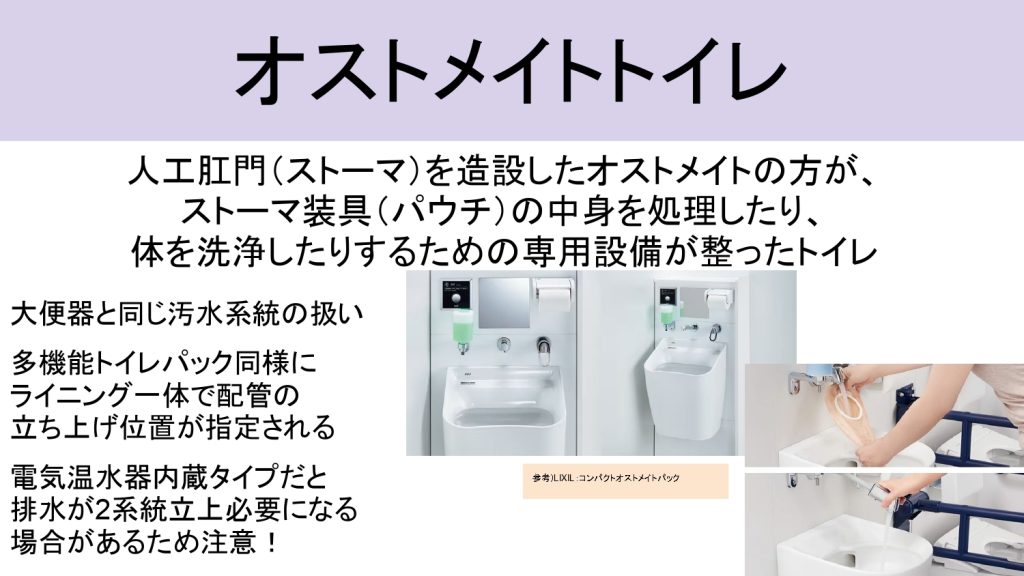

4.オストメイトトイレと「電気温水器」の罠
オストメイト（人工肛門・人工膀胱のある方）用設備も、多くはパックに組み込まれます。
注意すべきは、「電気温水器内蔵タイプ」の場合です。
通常の汚水系統とは別に、温水器からの排水（膨張水など）が必要になるケースがあり、設計図に見落とされていることが稀にあります。
給排水が何系統必要なのか、仕様書を読み込む力が試されます。

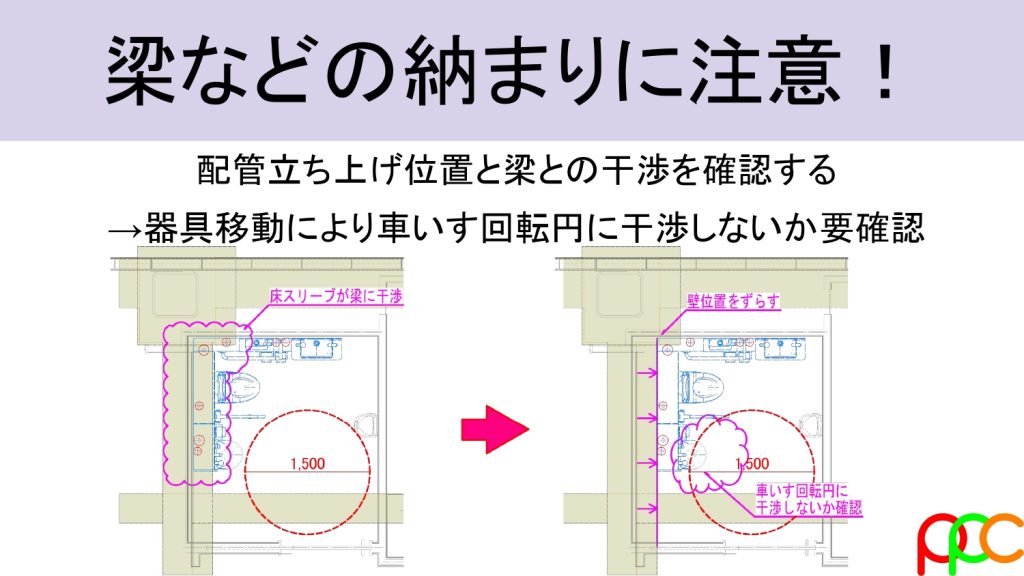

5.梁との干渉：1箇所のズレが全体を壊す
施工図検討で最も「あるある」なのが、床スリーブと梁の干渉です。
トイレパックはユニット全体の位置が固定されているため、1本の配管が梁にかかっただけで、ユニット全体をずらさなければなりません。
- 壁をふかして回避する場合: 壁を厚くした分、室内スペースが削られます。すると、前述した「Φ1,500の回転半径」が確保できなくなる……という負の連鎖が起こります。
- 反対側の壁も広げられるか？: 隣が別の部屋や共用廊下の場合、簡単に広げることはできません。
「スリーブが納まらないから位置をずらす」という安易な判断が、バリアフリー基準の未達という致命的なミスに繋がることを肝に銘じておきましょう。
6.まとめ：情報は「先回り」して手に入れる
多機能トイレの作図は、ギリギリになってレイアウト変更が発覚すると、バタバタと修正に追われ、ミスを誘発します。
早い段階で「参考配管図」を手に入れ、「回転半径」を意識しながら、「構造（梁）」との整合性をとる。この先回りの検討こそが、利益流出を防ぐ図面を作成する近道になります。
