YouTubeチャンネル「建築設備の図面屋さん」にて、毎週月曜日にCAD講座の動画を発信していきます。
今回はTFASでの「DWGデータの読み込みと出力方法」について紹介します。
目次
1.YouTube動画（建築設備の図面屋さん）
動画構成【全編 12:53】
00:42 1. DWGデータの読み込み方法
02:55 平面図が画面に表示されない場合の対応方法
05:05 2. DWGデータへの変換方法
07:12 レイアウトのデータを出力したい場合
09:35 3.複数ファイルの一括出力方法
この内容は過去にも一部記事にしておりますので、下記リンクのブログ記事も合わせてご活用ください。
https://pfcad-office.com/cad%e3%83%bbtfas/【初心者講座③】建築図-dwg図面の読み込み・変換/(新しいタブで開く)
2.TFASでのDWGデータの読み取り方法
TFASで作図したデータの拡張子は基本的に「.tfs」データとして保存されます。
それに対しAltoCADではDWGやDXF、JW-CADではJWW、BIMデータはIFCなどの拡張子データでの出力となります。
TFASではこれら他のCADで出力したデータの読み込みや、他拡張子への出力を行うことが可能です。
まずは読み込み方法ですが、ファイルからプログラムでTFASで開くか、TFASを起動してファイルをドラック＆ドロップすることでデータ読み込みが起動します。

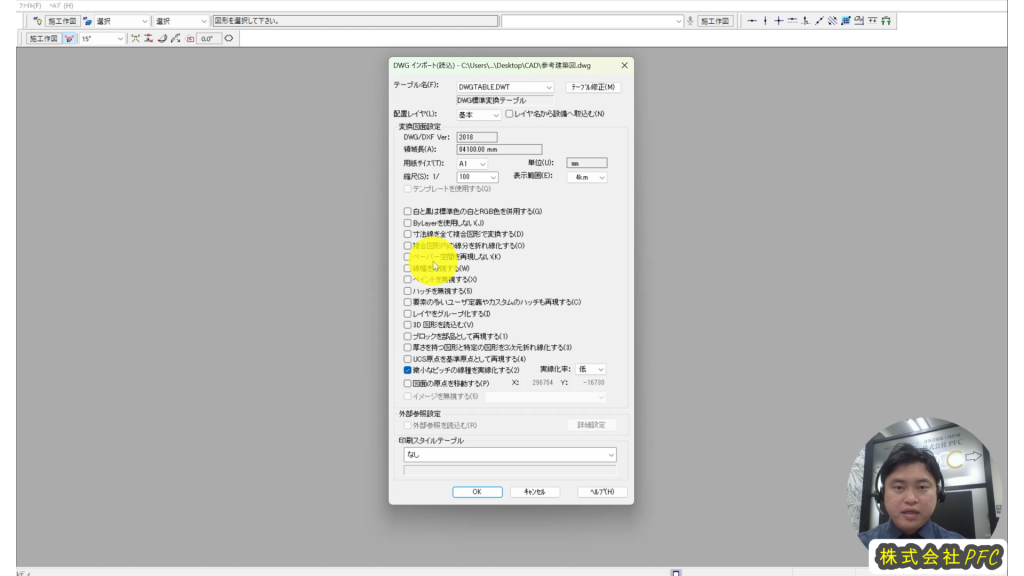

この時に「専用インポート」画面が出ます。
読み込み時に気を付けていただきたい唯一のポイントとして、「配置レイヤ」の設定を確認しましょう。
衛生や空調レイヤグループに入れてしまうと管理が煩雑になってしまう可能性があります。
現場でルールを特に決めていない場合は「基本」レイヤに入れるのがおすすめです。
その他のチェックボックスは必要な場合にのみチェックを入れるようにしましょう。基本的にそのままでも問題ありません。
3.建築図データが出てこない場合の対処法
稀に建築図データなどを開いた際にデータが画面上に表示されない場合があります。
枠外全体を確認しても出てこない場合、印刷範囲外に設定されている可能性があるため、図面情報を変更し確認してみましょう。

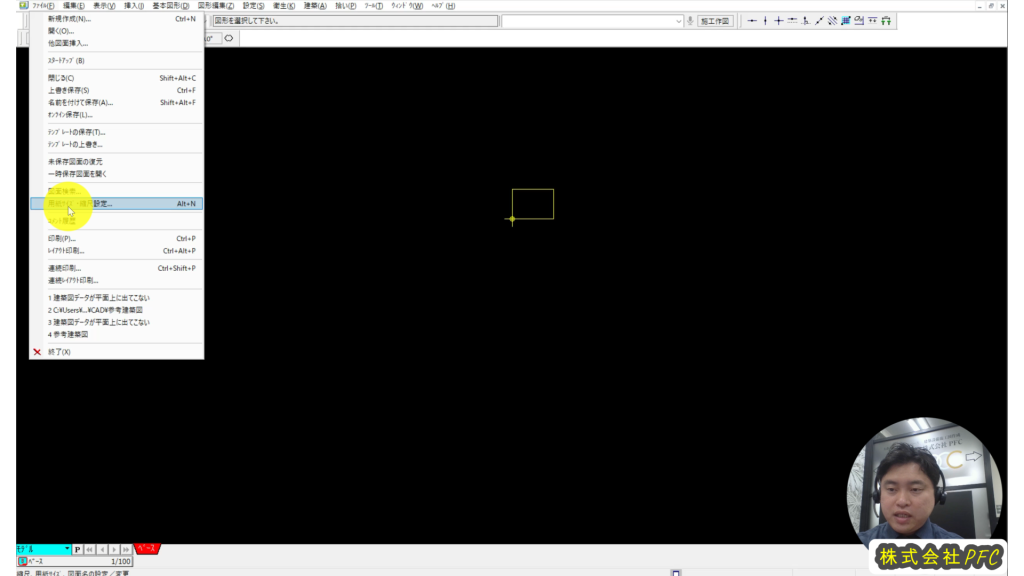

「ファイル」→「用紙サイズ・縮尺設定」を開きます。

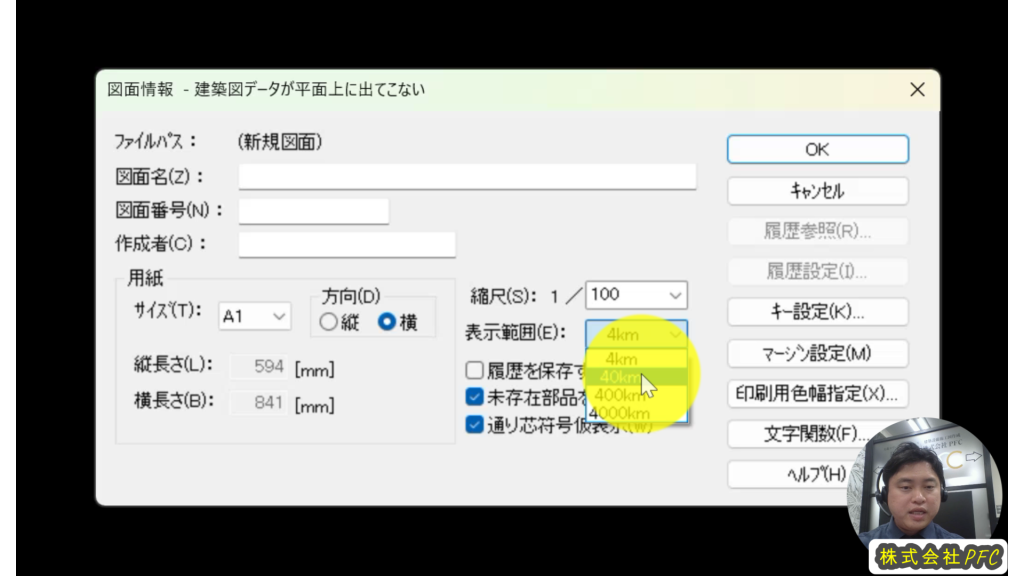

表示範囲が初期設定で4kmになっているため、この範囲を広げることで枠外に作図されているデータを確認することができます。
他CADで作図された場合に基準点の設定がうまく反映されない場合に起こりうるため、困ったときは試してみてください。
4.DWGデータへの変換方法

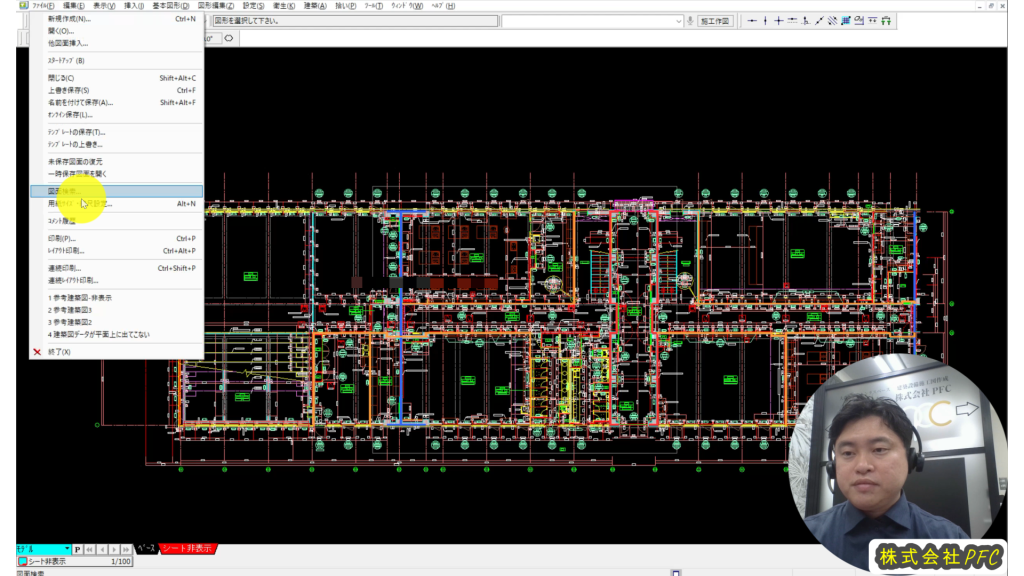

TFASデータをDWGやその他データに変換する際は、そのファイルを開いた状態で「名前を付けて保存」から拡張子を変更します。

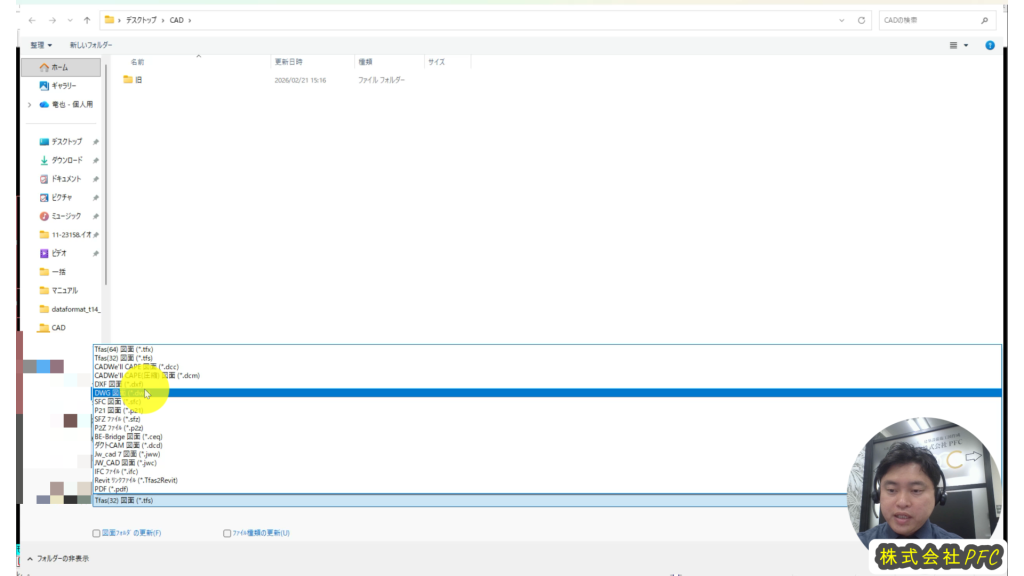

保存先と名称を入力する画面で「ファイル」を選択すると、保存ファイルを選択することができます。
PDFで出力する場合もこの機能を使うことで出力が可能ですので是非活用してみてください。
↓↓↓関連記事「超時短！複数レイアウト図面のPDF一括出力方法」↓↓↓
DWG/DXFやJWWデータに出力する際には、インポートと同様に出力オプション選択画面が表示されます。
こちらも特に要望がなければチェックボックスの選択はあまり気にしないで大丈夫です。

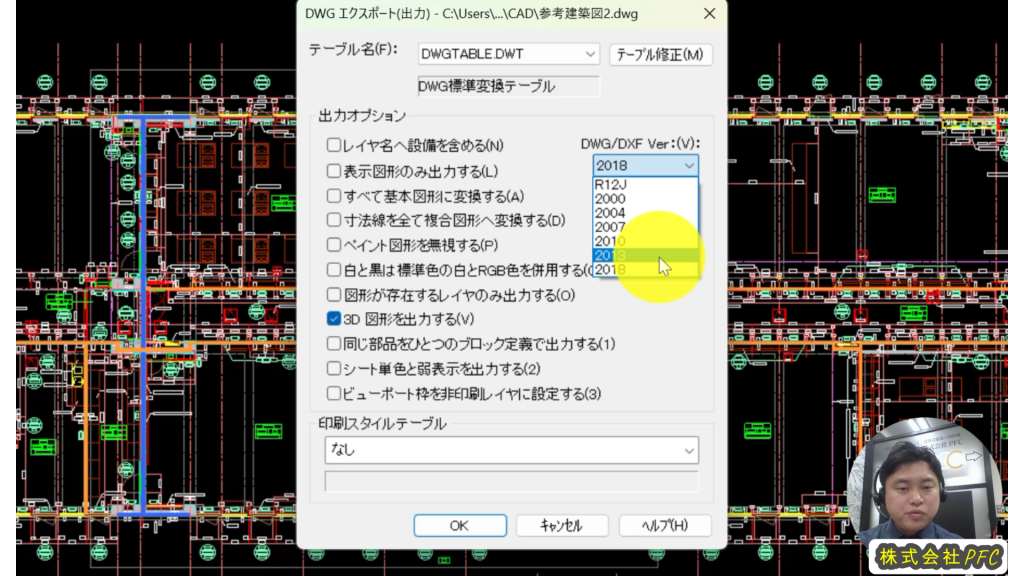

相手の使用しているCADソフトのヴァージョンが古くてデータが開けない場合があるため、『データ確認が開けない』と連絡を受けた場合は、保存時にエクスポート画面でVerを落として保存してみてください。
また、データを渡す際には「シート」の概念がなくなるため、必要に応じてレイヤを整理して出力するようにしましょう。
シートを非表示にした状態で出力すると非表示データはＤＷＧに反映されないため注意が必要です。
その他、レイアウトを出力する際の注意点などは動画にてご確認ください。
5.複数TFASファイルのDWGデータ一括出力方法
最後に、複数のTFASファイルを一括でDWG出力する方法について紹介します。
こちらは「図面検索」機能を活用すると便利です。

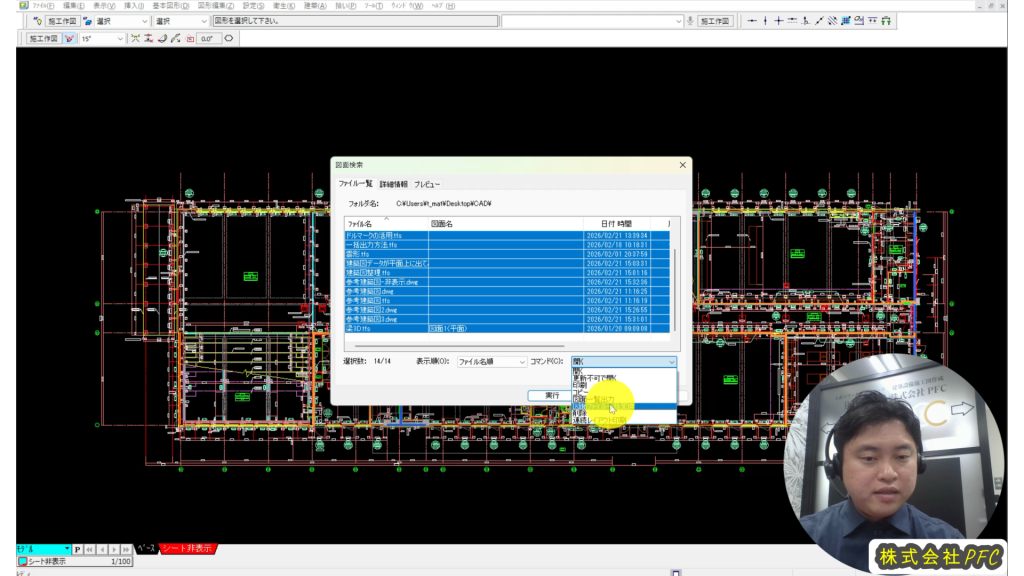

出力したいデータが入ったフォルダからファイルを一括選択します。

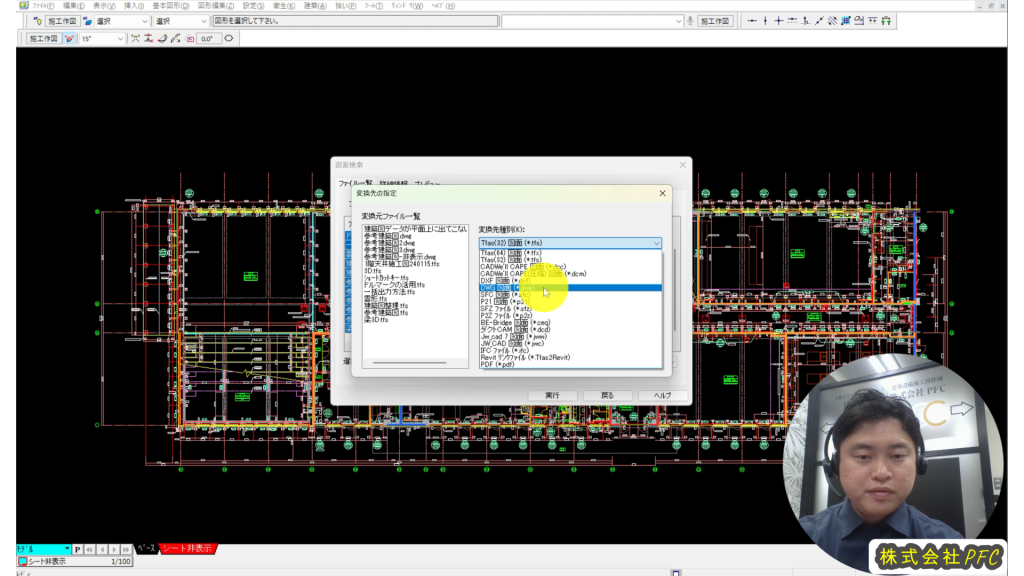

そこで「コマンド」を「開く」から「図面ファイル一括変換」に変更し実行することで選択したファイルを一括で目的の拡張子に変換出力することができます。
この機能でも、DWGだけでなくPDFやIFCデータなど他のデータ出力が可能です。
・建築さんに最新の施工図一式をJWWデータで渡したい
・すべての施工図をIFCデータに一括出力したい
・竣工図データを一括でDWGにして設計さんに渡したい
などの場面で活躍すると思いますので、是非活用してみてください。
